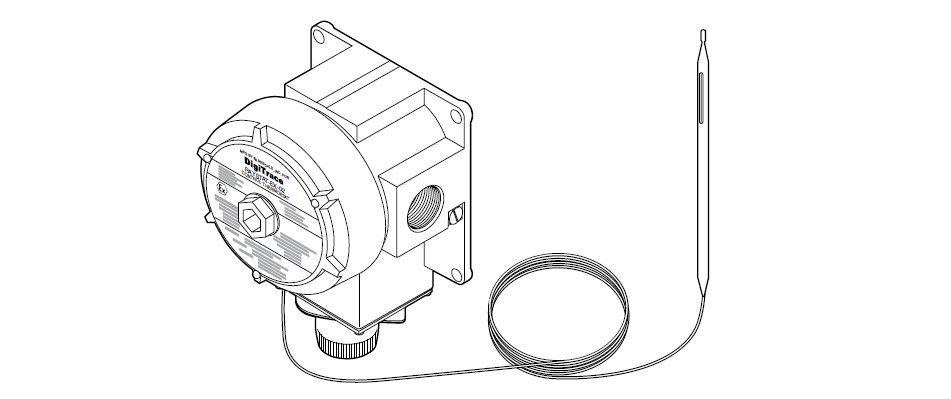

RAYSTAT-EX-02 Механический термостат для регулирования обогрева по температуре обогреваемой поверхности

RAYSTAT-EX-02 предназна­чен для регулирования электрообогрева с использованием кабелей Raychem по температуре обогреваемой поверхности во взрывоопасных зонах.

Установка интервала рабочих температур (от -4 до +163°С) производится вне взрывозащищенного корпуса с помощью круглой ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А, однако предельный длительный ток для данного термостата составляет 32 А, что позволяет применять его с саморегулируемым греющим кабелем большей длины. Термостат оснащен однополюсным переключателем на два направления с сухими контактами. Для ввода кабеля предусмотрено одно резьбовое отверстие ¾» с нормальной трубной резьбой; для уплотнения ввода Raychem производит кабельные сальники для небронированных и бронированных силовых кабелей. Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика. Термобаллон выдерживает температуры от -50°С до +215°С. Благодаря применению литого алюминиевого корпуса и фитингов из нержавеющей стали термостат имеет небольшую массу и его можно устанавливать на трубопро­воде с помощью опорных кронштейнов Raychem или других конструкций.
