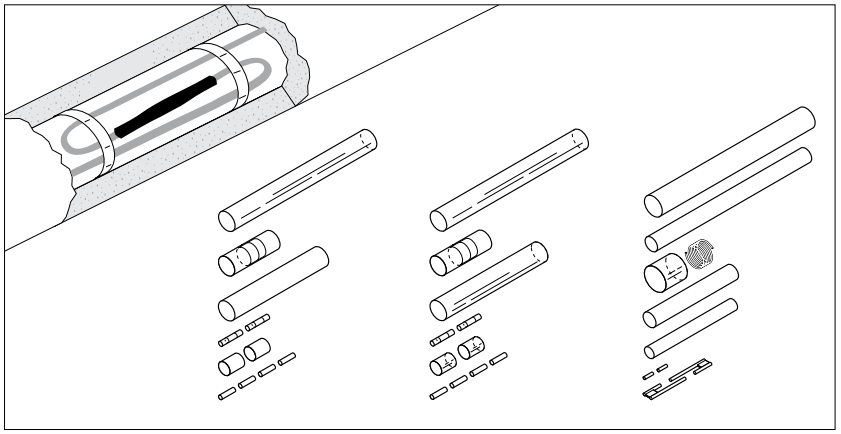

Наборы S-19, S-21 и S-69 предназначены для сращивания саморегулирующих греющих кабелей Raychem под теплоизоляцией. Набор S-19 предназначен для сращивания греющих кабелей BTV, S-21 — для кабелей QTVR, a S-69 — для кабелей XTV и KTV. Все наборы сертифицированы РТВ и BASEEFA для применения во взрывоопасных зонах. В наборах применяются простые в монтаже термоусаживаемые трубки с термоплавким клеем, образующие при нагревании полугибкую влагонепроницаемую оболочку. Электрические соединения жил обеспечиваются соединительными гильзами и припаиванием оплетки греющего кабеля. Благодаря малым габаритам смонтированная муфта может крепиться непосредственно на трубе под теплоизоляцией.

s_19 s_21 s_69.png









Наборы для сращивания греющих кабелей под теплоизоляцией





S-19

S-21

S-69

Назначение

Набор для сращивания греющих кабелей BTV под теплоизоляцией



Набор для сращивания греющих кабелей QTVR под теплоизоляцией

Набор для сращивания греющих кабелей KTV и XTV под теплоизоляцией

Комплектация





  • Термоусаживаемые трубки с покрытием из термоплавкого клея
  • Изоляционные трубки
  • Манжета под пайку греющего кабеля
  • Соединительные гильзы жил греющего кабеля







  • Термоусаживаемые трубки с покрытием из термоплавкого клея
  •  Изоляционные трубки
  • Манжета под пайку греющего кабеля
  • Соединительные гильзы жил греющего кабеля







  • Термоусаживаемые трубки
  • Втулки из термо-плавкого герметика
  • Изоляционные трубки
  • Высокотемпературная манжета под пайку греющего кабеля
  • Соединительные гильзы жил греющего кабеля





Сертификация



s_19 s_21 s_69_1.png

Технические характеристики



Максимально допустимая температура



85°С



135°С



160°С



Максимальный рабочий ток

40 А

40 А

40 А

Электрическая прочность

1,3–3,5 МВ/м диэлектрика



2,2 МВ/м



> 6 МВ/м



Объемное удельное сопротивление



1012 Ом см

1013 Ом см



1010 Ом см

Размеры в смонтированном виде

Длина около 180 мм

Длина около 180 мм

Длина около 300 мм Диаметр около 20 мм

Требования к монтажу



Температура нагрева термоусаживаемых трубок

125 и 175°C

125 и 175°C

200°C



Припой



120°С

120°С

~ 240°С



Газовая горелка



или равноценное устройство

Фен горячего воздуха мощностью

не менее 1460 Вт



Фен горячего воздуха мощностью

не менее 1460 Вт



Фен горячего воздуха мощностью

не менее 1460 Вт



Информация для заказа



Обозначение изделия

S-19

S-21

S-69

Вес

50 г

50 г

115 г
