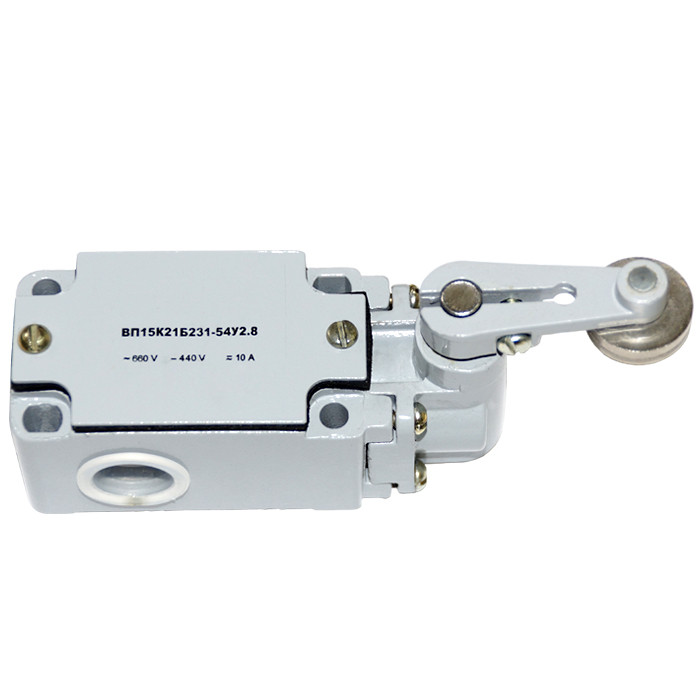

Выключатель ВП-15-М-21-Б-221

Путевой выключатель марки ВП15-М-21-Б-221 представляет собой двухполюсный электрический аппарат базового типа крепления, оснащенный приводом, исполненном в виде толкателя с роликом.

Относится к категории аппаратов общего назначения прямого действия, с самовозвратом.

Данные изделия имеют прочные силуменовые корпуса, служащие надежной оболочкой, обеспечивающей сохранение целостности механизма и защищающей его от попадания влаги, пыли и загрязняющих веществ.

Рабочее положение изделия в пространстве может быть любым.

Характеристики температурных значений окружающего воздуха эксплуатационных условий находятся в пределах:
- нижнее значение до -40^о С
- верхнее значение до +70^о С.

Маркировка и расшифровка обозначений ВП-15М-21-Б-221-54-У2-Х7:

• ВП - выключатель путевой,
• 15 - номер серии,
• М - индекс модернизации,
• 21 - 10А номинальный ток,
• Б - группа коммутационной износостойкости:
  - для выключателей полумгновенного действия (Б - 1000000 циклов),
  - для выключателей прямого действия (Б - 2000000 циклов),
• 2 - 2 полюса,
• 2 - привод - толкатель с роликом,
• 1 - базовое крепление проводников, резьбовой неуплотненный ввод проводников,
• 54 - степень защиты IP54,
• У - климатическое исполнение,
• 2 - категория размещения,
• Х7 - варианты по исполнению количества и сочетаний контактов:
  - для выключателей полумгновенного действия:
  1 - 1 замыкающий,
  2 - 1 размыкающий,
  3 - 1 замыкающий + 1 размыкающий;
  - для выключателей прямого действия:
  6 - 1 замыкающий,
  7 - 1 размыкающий,
  8 - 1 замыкающий + 1 размыкающий.

Значения технических характеристик ВП15:
