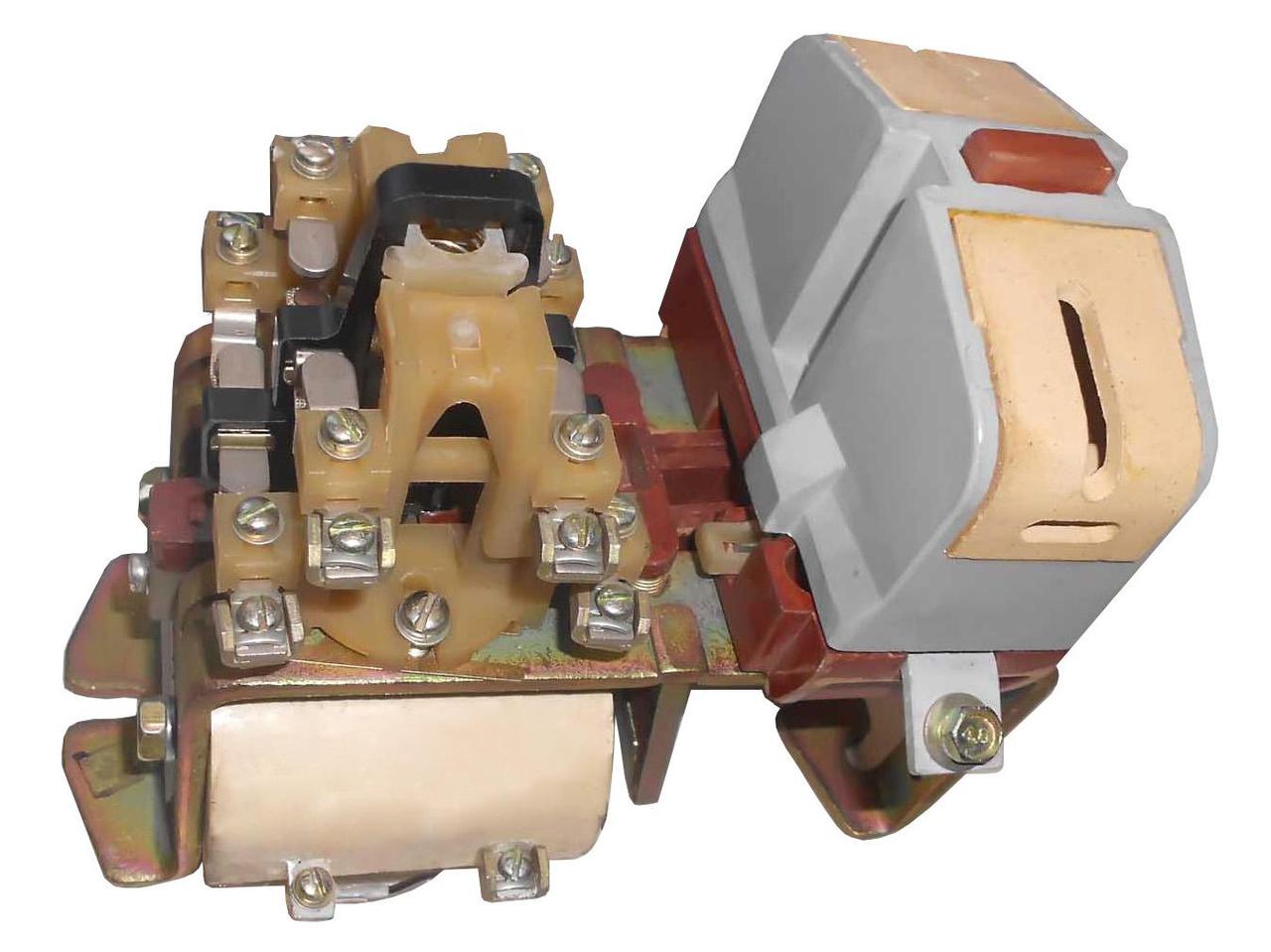

Контактор МК 2-20 (63А)

Контакторы электромагнитные серии МК применяются на подвижном составе рельсового транспорта, троллейбусах и в общепромышленных стационарных установках. Предназначены для коммутирования силовых электрических цепей и цепей управления постоянного и переменного тока.

МК 2-10 и МК 2-20 ......... контакторы МК- это контакторы постоянного тока ,рассчитанные на работу с током до 63А,с напряжение катушки управления 24,110,220в.

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока (кроме контакторов МК1-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постоянного тока (контакторы МК1-20М) и до 380 В переменного тока 50,60 Гц (контакторы МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МКЗ-20Д) общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока.

Контакторы серии МК 2-10 постоянного тока двухполюсные используются в цепях напряжением 110в, 220в, 380в, 24в, 50в, 75в и  63А.

Электромагнитные контакторы постоянного тока типа МК 2 являются устройствами коммутации силовых электрических цепей. Контакторы данной серии применяются на подвижном составе рельсового транспорта, в лифтовых установках, в общепромышленных силовых установках.
Конструкция контакторов собрана на П- образной скобе. Главная контактная система включает контактную колодку с неподвижными контактными скобами и дугогасительными катушками, а также дугогасительную камеру и траверсы с контактными мостиками. Фиксация дугогасительной камеры производится за счет подпружиненных колодок. В состав вспомогательной контактной системы входят контактные колодки с установленными на них скобами неподвижных контактов, а также траверсы с подвижными контактными мостиками.
Электромагнитные контакторы МК 2 предназначены для работы в следующих режимах: продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный.
В зависимости от степени коммутационной износостойкости контакторы обозначаются А или Б.
